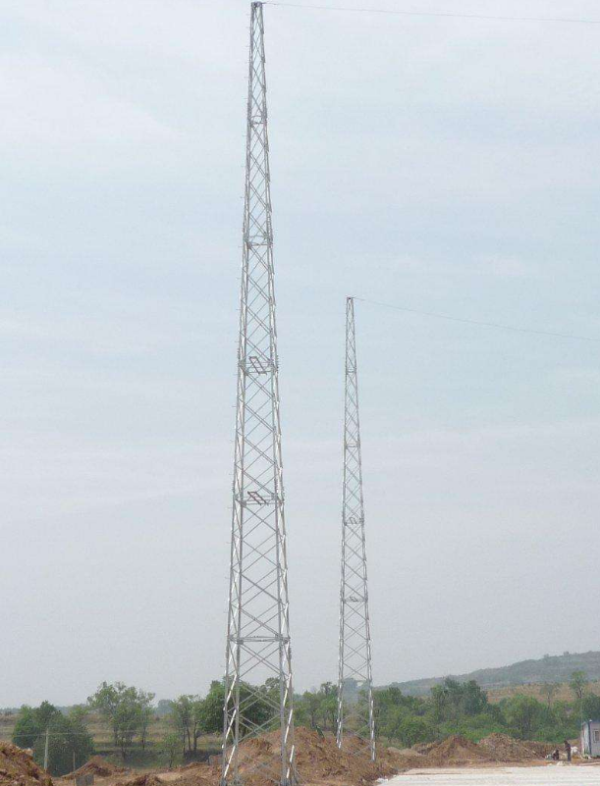

gfw抗壓避雷線塔

一、現場情況概述

gfw抗壓避雷線塔某辦公大樓長62m，寬21m，共計6層，已安裝有直擊雷防護措施并符合國家規范的要求，經檢測其沖擊接地電阻為4歐姆；總電房設在一樓，每個樓層有單相配電箱2個；多媒體會議室、機房、119指揮設在六樓，機房設有三相配電柜，供電線路由一樓總電房引入，機房有UPS電源一套，其功率為3kVA，24口網絡交換機5臺，通訊進線有光纖1路，ISDN進線2路，沒有做任何感應雷防護措施。大樓內供電系統、多媒體會議室、機房、119指等內的設備是非常的弱電設備，其內部結構的高度集成化，耐過電壓、耐過電流的水平低，避雷針對這些電子設備的保護也為力，因而易遭受雷電流的沖擊而損壞，輕者使終端計算機和通信接口設備損壞、通信中斷、各種信息無法傳遞；重者使整個供電系統遭受雷擊而癱瘓，使大樓內所有弱電設備遭受雷擊而損壞，工作無法進行。因此，為了使大樓各設施能正常運作以及保障大樓內人員的，防止雷擊而帶慘重損失，有必要對大樓進行綜合雷電防護措施，除了要安裝良好的避雷針、避雷帶，還在電源系統、信號系統進行可靠、的雷電防護工作，并具備可靠的接地裝置。

二、雷電入侵機房網絡系統途徑分析

雷擊引起的上萬伏的過電壓（過電流）及強的交變電磁場是損壞樓內弱電設備的主要原因，雷電入侵樓內設備的途徑有供電線路、通信線路、地反擊、雷擊電磁場四種途徑，具體分析如下：

1.供電線路引入雷電

電源線路是雷電入侵的主要途徑，經常會遭受雷擊造成開關跳閘、設備損壞等事故，是防雷保護的。供電線路（對10KV線路，高壓MOV的殘壓很高，弱電設備受此高壓都會損壞，變壓器有一定的隔離和衰減作用，但還有相當大的剩余雷電會傳到后續設備。）產生過電壓后，該過電壓直接傳到弱電子設備，并將設備損壞，一般是將設備的電源部分損壞。根據線路上的過電壓的成因及危害可分為7種情況：

①市電線路在野外架空布設時遭直接雷擊，因線路較長，發生的幾率較大，線路上的雷電流相當大，危害當然很大。

②市電線路在野外架空布設，附近發生雷擊（主要是空閃）時，雷電電磁場使得線路上感應到雷電流。有較大的發生幾率，但雷電流不太大。

③市電線路在野外走地纜溝或埋地布設，發生雷擊后雷電流入地時，線路上感應到雷電流。相對前面兩種情況來講，發生幾率及雷電流都不大。

④樓內供電線路受建筑物引下線電磁場感應而產生雷電流，雷電流的大小與發生幾率和樓結構及布線有關。垂直方向的線路沒有而且離引下線（建筑物立柱）較近時，發生幾率及雷電流較大。

⑤樓內供電線路受建筑物附近雷擊（建筑物附近落雷）電磁場感應而產生雷電流，雷電流的大小與建筑物的性、布線、落雷位置、落雷點電流等有關。當建筑性較差、線路靠外墻、落雷點靠樓較近、落雷點電流大時，線路感應雷電流較大。

⑥樓內線路相互感應。這是較多的線路布得很近（如電源線、地線等相互距離在10cm內）時，如其中的一條上有過電壓，則其它線路上都會感應到過電壓，但雷電流不大。

⑦樓內大型設備操作過電壓，該過電壓不是雷擊引起但其危害不低于雷擊，主要是加速電子設備老化。從電的性能上來講該操作過電壓類似于雷擊過電壓，用同樣的方法能。
