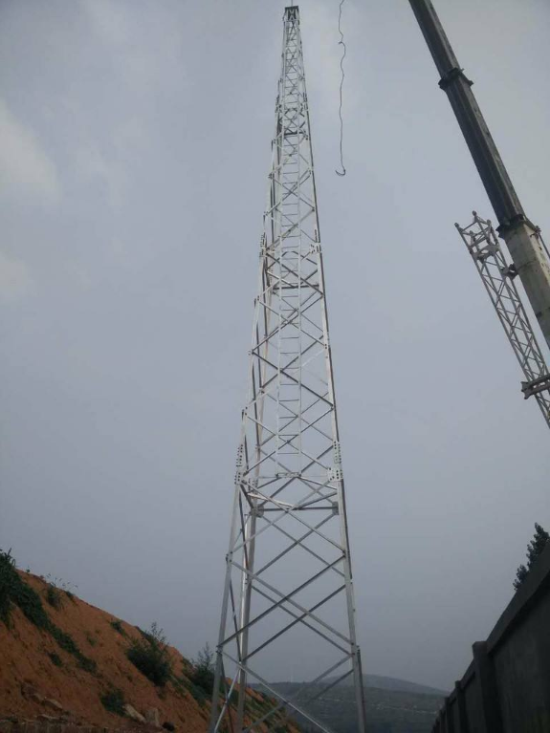

四柱角鋼避雷塔制作圖集

角鋼避雷塔：采用角鋼作為塔柱材料，風荷載系數小，抗風能力強，避雷塔是塔柱采用外包鐵，螺栓受拉，不易破壞，降低維護成本塔柱正三角型布置，節約鋼材，跟開小，占地面積小，節約土地資源，選址便利避雷塔塔身自重輕，運輸和安裝便捷，建設工期短，避雷塔塔型隨風荷載曲線變化設計，線條流暢，遇罕遇風災不易倒塌，減少人畜傷亡；設計符合國家鋼結構設計規范和塔桅設計規程，避雷塔結構安全可靠。
功能：避雷塔主要用于各種建筑的防雷工程，特別是煉油廠，加油站，化工廠，煤礦，炸藥庫，易燃易爆車間，更應該及時的安裝避雷塔。
避雷塔設計依據：1、建筑物防雷設計規范（GB50057－94）2、高聳結構設計規范（GBJ135－90）鋼結構設計規范（GB50017－2003）4、塔桅鋼結構施工及驗收規程（CECS 80：2006）
避雷塔參數：
1、基本風壓：w0＝0。4及0。7KN／m2兩種。
2、抗震設防烈度：8度及小于8度地區。
3、地基承載力：100及200 KN／m2。
4、覆冰厚度： ≤10mm。垂直度：≤1／1000。
5、材質：Q235－Q345鋼材。
6、防腐處理：熱渡鋅防腐處理／冷渡鋅防腐／油漆粉刷。
7、材料產地：寶鋼／首鋼／邯鋼／唐鋼等。
8、有效使用期：30年以上。
