1米直徑煙囪塔架設計

　　1米直徑煙囪塔架設計材料

　　塔體材料多采用角鋼和鋼管。主要是以鋼結構支撐架來支撐被支撐管體，結構形式為自立式和拉線式，多用于化工企業、石油部門、排放等，高度范圍10—100米。

　　塔架的用途很廣泛，主要用于工廠煙囪的支撐、大型建筑物支撐、水塔塔架、監控工程、通訊工程等其它特殊用途。

　　1米直徑煙囪塔架設計概述：

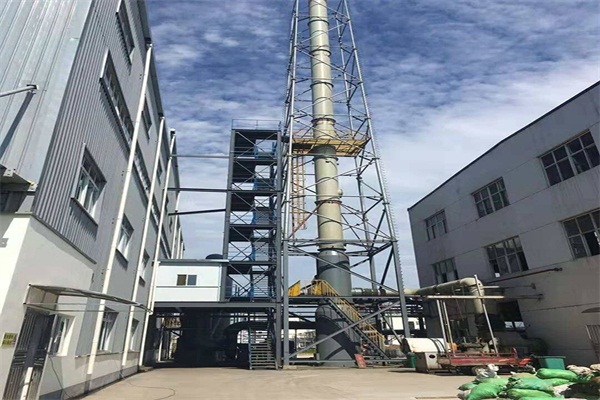

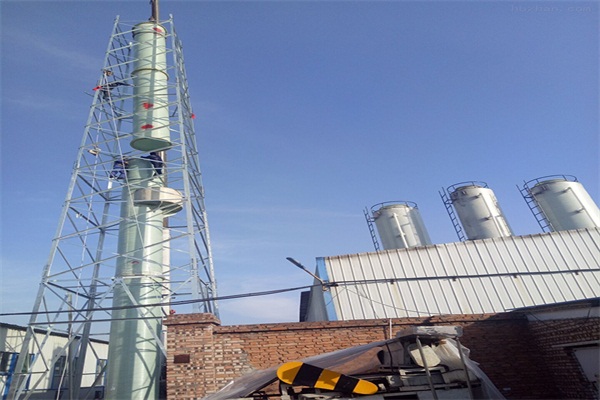

　　專業生產制造玻璃鋼1米直徑煙囪塔架，價格zui低，質量zui優。 煙囪塔：主要對煙囪固定保持作用。其結構形式分為四柱角鋼結構和三柱鋼管結構，中間采用抱箍對煙囪進行固定。主要是以鋼結構支撐架來支撐被支撐管體，結構形式為自立式和拉線式，多用于化工企業、石油部門等

　　專業生產制造玻璃鋼1米直徑煙囪塔架，價格zui低，質量zui優。

　　鋼1米直徑煙囪塔架安裝施工技術領域，具體涉及一種安裝鋼1米直徑煙囪塔架的吊裝方法。安裝鋼1米直徑煙囪塔架的吊裝方法，其特征在于它包括如下步驟：

　　1)鋼1米直徑煙囪塔架的*節塔架采用16～25t汽車吊進行安裝;

　　2)安裝簡易吊裝裝置：簡易吊裝裝置的吊耳固定在已安裝好的*節塔架的一側上部;

　　3)鋼1米直徑煙囪塔架的第二節塔架的物料通過簡易吊裝裝置吊裝到安裝位置;

　　4)鋼1米直徑煙囪塔架的第二節塔架安裝完畢后，將吊耳上移固定在已安裝好的第二節塔架的一側上部，鋼1米直徑煙囪塔架的第三節塔架的物料通過簡易吊裝裝置吊裝到安裝位置;依此類推，直到鋼1米直徑煙囪塔架全部安裝完畢。鋼1米直徑煙囪塔架安裝施工技術領域，具體涉及一種安裝鋼1米直徑煙囪塔架的吊裝方法。

　　煙囪維護塔架結構設計圖紙

　　最近做了幾個外資工廠，由于生產工藝中需要排放廢氣，根據環保要求，對不同排放類別的廢氣的排放高度都有很具體的要求。所以經常需架設高煙囪。

　　原本按照業主的意思，可以直接靠煙囪外側套管本身的強度以及與基礎的可靠錨固來承擔風荷載引起的水平力，而且在德國等發達國家都有標準的圖集。但是本工程只有單管，且單管不落地，而且經常須上人檢修及清灰，所以綜合考慮最好用維護塔架來作為煙囪的側向支撐。附圖是全套施工圖紙。

　　計算軟件采用3d3s9.0。工程已經竣工，現在工作良好。

　　塔架的施工圖節點中需要有幾點注意：

　　1. 高強螺栓孔與角鋼間距在規范許可的前提下盡量放大，否則安裝難度很大。

　　2. 材料表中，單桿尺寸要自己核一下，軟件得出的不準。

　　3. 室外裸露部分最好采用熱鍍鋅的方式。采用螺栓現場拼接。

　　4. 經常會說，現場焊接部分須用無機富鋅漆補漆，但是這種方法相當于冷噴漆，與結構結合還是不是很好。有時溫度低后，容易開裂。盡量少現場焊接。

　　5. 一定不要忘了在基礎里面設置防雷接地鋅板。

　　煙囪設計要求：

　　根據建設部標準定額司文件及[（99）建標標便字第20號]文的要求，由包頭鋼鐵設計研究總院會同有關參編單位對1983年國家計委批準的《煙囪設計規范》GBJ51—83進行全面修訂。

　　在修訂過程中，規范編制組開展了專題理論研究和試驗研究，進行了廣泛的調查分析，總結了國內外煙囪工程設計經驗和科研成果，并以多種方式廣泛征求了全國有關單位的意見，經反復討論、修改和試設計，最后經審查定稿。

　　本規范共分13章和3個附錄，這次修訂的主要內容如下：

　　1.將原規范采用的基本安全系數表示的極限狀態設計法，改為采用荷載分項系數、組合系數、材料分項系數的近似概率極限狀態設計法。

　　2.對鋼筋混凝土煙囪增加了筒壁雙側配筋及開設兩個孔洞的計算公式。

　　3.增加了套筒式煙囪、多管式煙囪、鋼煙囪和煙道內容。

　　4.增加了煙囪防腐和航空障礙燈內容。

　　5.增加了煙囪橫風向風振、地下昔溫度場、豎向地震作用及環壁法受熱溫度等計算公式。
