避雷塔接地電阻要求有哪些？

我們都知道由于現在的雷電天氣較多，特別是夏天各個國家都會因為雷電天氣的到來，造成各項損失，造成不可挽回的損失，每年都發生雷擊線路掉閘故障。好多地方都會安裝避雷塔來減少雷電給大家造成的傷害。安裝避雷塔必須接地，接下來小編為大家介紹下避雷塔接地電阻要求有哪些？

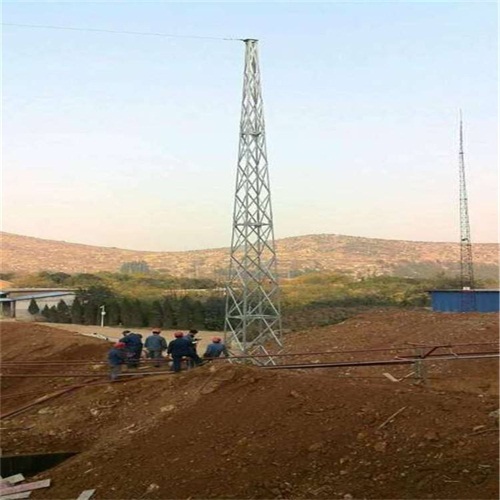

避雷塔接地電阻要求有哪些？

接地電阻是指埋入地下的接地體電阻和土壤散流電阻，通常采用ZC 型接地電阻測量儀 （或稱接地電阻搖表）進行測量。

一般防雷工程中接地電阻測試要求需注意以下幾條：

1、交流工作接地，接地電阻不應大于4Ω；

2、安全工作接地，接地電阻不應大于4Ω；

3、直流工作接地，接地電阻應按計算機系統具體要求確定；

4、防雷保護地的接地電阻不應大于10Ω；

5、對于屏蔽系統如果采用聯合接地時，接地電阻不應大于1Ω。

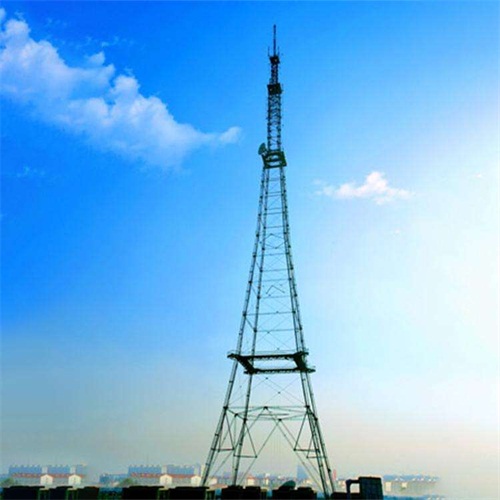

避雷塔接地裝置安裝規范要求有哪些？

避雷塔接地裝置的安裝質量決定了配電變壓器的避雷器能否起到良好的保護作用。因此，接地可靠，符合技術要求，并能起到良好的分流作用。變壓器保護。

高低壓側避雷器的接地線、配電變壓器外殼和低壓側中性點應連接在一起（中性點不接地時，擊穿保險杠安裝在中性點對地）。

接地電阻應符合規定的要求。對于100 kVA以上的配電變壓器，RJD≤4Ω，且重復接地不少于3，每個RJD≤10 om。對于RJD以上的配電變壓器，接地電阻應滿足規范的要求。對于100 kVA及以下的配電變壓器，RJD≤10Ω，重復接地不少于3，每次接地小于30 OX。對于RJD及以下配電變壓器，避雷器2不小于10Ω，重復接地不小于3。

防雷塔接地導體越短（即與變壓器外殼的連接）越短越好。因為即使接地線長0.6m，其電感L約為1mH。當雷電波陡度di / dt = 10kA /μs很小時，接地線上的電壓降也是Ldi /dt≈10kV。價值小。它和避雷器的剩余電壓疊加在配電變壓器上，這將大大增加破壞性。

因此，對于高壓側，避雷針應安裝在高壓跌落保險絲的下端。這不僅可以縮短接地線的長度，而且給避雷器的安裝預試驗帶來方便（取下保險絲，做好安全措施即可進行，不會影響高壓線路的運行）；其次，當避雷器質量差且放電不能滅弧時，工頻中斷。美國電流使高壓跌落式保險絲斷開，保險絲管自動下降，從而可以避免高壓線路的供電。避雷塔可以降低線路的跳閘率。
